EMH - End Mill Holder (DIN 1835 - 2 Form B)

BT - Form JD (AD) - G6.3

End mill holder are mainly used for securely holding cutters and endmills having Weldon flats with high levels of rigidity. It is used for securely holding the tool and preventing the tool from rotating while machining. It is mainly used for rough machining and for applications which require a large amount of material to be removed.

BT 30 – Standard GPL

BT 30 – Standard GPL
Part No. Product Name Taper Form d. L D1 G L1 L2 FIG Kgs Group
F1B301A-EMH08050 BT 30 AD EM 08 050 30 JD 8 50 28 M8 18 - 1 0.7 A2200
F1B301A-EMH10050 BT 30 AD EM 10 050 30 JD 10 50 35 M10 20 - 1 0.7 A2200
F1B301A-EMH12055 BT 30 AD EM 12 055 30 JD 12 55 42 M12 22.5 - 1 0.7 A2200
F1B301A-EMH16063 BT 30 AD EM 16 063 30 JD 16 63 48 M14 24 - 1 0.8 A2200
F1B301A-EMH20063 BT 30 AD EM 20 063 30 JD 20 63 52 M16 25 - 1 1.3 A2200

BT 40 – Short GPL

BT 40 – Short GPL
Part No. Product Name Taper Form d. L D1 G L1 L2 FIG Kgs Group
F1B401A-EMH16030 BT 40 AD EM 16 030 40 JD 16 30 40 M10 21 - 1 0.9 B2200
F1B401A-EMH20045 BT 40 AD EM 20 045 40 JD 20 45 50 M10 15 20 1 1 B2200
F1B401A-EMH25045 BT 40 AD EM 25 045 40 JD 25 45 50 M10 15 18 2 1 B2200

BT 40 – Standard GPL

BT 40 – Standard GPL
Part No. Product Name Taper Form d. L D1 G L1 L2 FIG Kgs Group
F1B401A-EMH06050 BT 40 AD EM 06 050 40 JD 6 50 25 M6 18 - 1 1.2 A2200
F1B401A-EMH08050 BT 40 AD EM 08 050 40 JD 8 50 28 M8 18 - 1 1.2 A2200
F1B401A-EMH10063 BT 40 AD EM 10 063 40 JD 10 63 35 M10 20 - 1 1.2 A2200
F1B401A-EMH12063 BT 40 AD EM 12 063 40 JD 12 63 42 M12 22.5 - 1 1.3 A2200
F1B401A-EMH14063 BT 40 AD EM 14 063 40 JD 14 63 44 M12 22.5 - 1 1.3 A2200
F1B401A-EMH16063 BT 40 AD EM 16 063 40 JD 16 63 48 M14 24 - 1 1.3 A2200
F1B401A-EMH18063 BT 40 AD EM 18 063 40 JD 18 63 50 M14 24 - 1 1.4 A2200
F1B401A-EMH20063 BT 40 AD EM 20 063 40 JD 20 63 52 M16 25 - 1 2.2 A2200
F1B401A-EMH25090 BT 40 AD EM 25 090 40 JD 25 90 65 M18X2 24 25 2 2.3 A2200
F1B401A-EMH32100 BT 40 AD EM 32 100 40 JD 32 100 72 M20X2 24 28 2 2.5 A2200
F1B401A-EMH40105 BT 40 AD EM 40 105 40 JD 40 105 80 M20X2 30 32 2 4.5 A2200

BT 40 – GPL= 160mm

BT 40 – GPL
Part No. Product Name Taper Form d. L D1 D2 G L1 L2 L3 FIG Kgs Group
F1B401A-EMH06160 BT 40 AD EM 06 160 40 JD 6 160 25 35 M6 18 - 30 1 1.4 A2200
F1B401A-EMH08160 BT 40 AD EM 08 160 40 JD 8 160 28 38 M8 18 - 32 1 1.4 A2200
F1B401A-EMH10160 BT 40 AD EM 10 160 40 JD 10 160 35 40 M10 20 - 35 1 1.4 A2200
F1B401A-EMH12160 BT 40 AD EM 12 160 40 JD 12 160 42 - M12 22.5 - - 1 1.7 A2200
F1B401A-EMH14160 BT 40 AD EM 14 160 40 JD 14 160 44 - M12 22.5 - - 1 1.7 A2200
F1B401A-EMH16160 BT 40 AD EM 16 160 40 JD 16 160 48 - M14 24 - - 1 1.9 A2200
F1B401A-EMH18160 BT 40 AD EM 18 160 40 JD 18 160 50 - M14 24 - - 1 1.9 A2200
F1B401A-EMH20160 BT 40 AD EM 20 160 40 JD 20 160 52 - M16 25 - - 1 2.4 A2200
F1B401A-EMH25160 BT 40 AD EM 25 160 40 JD 25 160 65 - M18X2 24 25 - 2 2.3 A2200

BT 50 – Standard GPL

BT 50 – Standard GPL
Part No. Product Name Taper Form d. L D1 G L1 L2 FIG Kgs Group
F1B501A-EMH06065 BT 50 AD EM 06 065 50 JD 6 65 25 M6 18 - 1 3.7 A2200
F1B501A-EMH08065 BT 50 AD EM 08 065 50 JD 8 65 28 M8 18 - 1 3.7 A2200
F1B501A-EMH10065 BT 50 AD EM 10 065 50 JD 10 65 35 M10 20 - 1 3.7 A2200
F1B501A-EMH12080 BT 50 AD EM 12 080 50 JD 12 80 42 M12 22.5 - 1 4 A2200
F1B501A-EMH14080 BT 50 AD EM 14 080 50 JD 14 80 44 M12 22.5 - 1 4 A2200
F1B501A-EMH16080 BT 50 AD EM 16 080 50 JD 16 80 48 M14 24 - 1 4 A2200
F1B501A-EMH18080 BT 50 AD EM 18 080 50 JD 18 80 50 M14 24 - 1 4 A2200
F1B501A-EMH20080 BT 50 AD EM 20 080 50 JD 20 80 52 M16 25 - 1 4 A2200
F1B501A-EMH25100 BT 50 AD EM 25 100 50 JD 25 100 65 M18X2 24 25 2 4.3 A2200
F1B501A-EMH32105 BT 50 AD EM 32 105 50 JD 32 105 72 M20X2 24 28 2 4.5 A2200
F1B501A-EMH40115 BT 50 AD EM 40 115 50 JD 40 115 90 M20X2 30 32 2 5.8 A2200

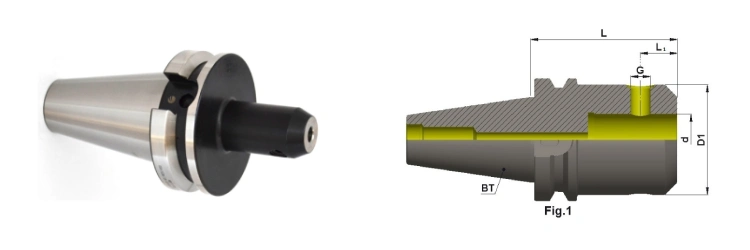

BT 50 – Standard GPL = 100mm

BT 50 – Standard GPL
Part No. Product Name Taper Form d. L D1 G L1 FIG Kgs Group
F1B501A-EMH06100 BT50 AD EM 05 100 50 JD 6 100 25 M6 18 1 3.74 A2200
F1B501A-EMH08100 BT 50 AD EM 08 100 50 JD 8 50 28 M8 18 1 3.80 A2200
F1B501A-EMH10100 BT 50 AD EM 10 100 50 JD 10 100 35 M10 20 1 3.80 A2200
F1B501A-EMH12100 BT 50 AD EM 12 100 50 JD 12 63 42 M12 22.5 1 4.11 A2200
F1B501A-EMH16100 BT 50 AD EM 16 100 50 JD 16 100 48 M14 24 1 4.27 A2200
F1B501A-EMH20100 BT 50 AD EM 20 100 50 JD 20 100 52 M16 25 1 4.37 A2200

BT 50 - GPL = 160mm

BT 50 - GPL
Part No. Product Name Taper Form d. L D1 D2 G L1 L2 L3 FIG Kgs Group
F1B501A-EMH08160 BT 50 AD EM 08 160 50 JD 8 160 28 45 M8 18 - 32 1 4 A2200
F1B501A-EMH10160 BT 50 AD EM 10 160 50 JD 10 160 35 49 M10 20 - 35 1 4.1 A2200
F1B501A-EMH12160 BT 50 AD EM 12 160 50 JD 12 160 42 55 M12 22.5 - 35 1 4.6 A2200
F1B501A-EMH16160 BT 50 AD EM 16 160 50 JD 16 160 48 60 M14 24 - 40 1 4.6 A2200
F1B501A-EMH20160 BT 50 AD EM 20 160 50 JD 20 160 52 69 M16 25 - 45 1 5.3 A2200
F1B501A-EMH25160 BT 50 AD EM 25 160 50 JD 25 160 65 72 M18X2 24 25 62 2 5.2 A2200
F1B501A-EMH32160 BT 50 AD EM 32 160 50 JD 32 160 72 - M20X2 24 28 - 2 5.9 A2200

Grub Screw

Grub Screw
Part No. G L S Group
F1GSWD-10M06 M6 10 3 D4400
F1GSWD-10M08 M8 10 4 D4400
F1GSWD-12M10 M10 12 5 D4400
F1GSWD-16M12 M12 16 6 D4400
F1GSWD-16M14 M14 16 6 D4400
F1GSWD-16M16 M16 16 8 D4400
F1GSWD-20M18 M18 20 10 D4400
F1GSWD-20M20 M20 20 10 D4400
F1GSWD-25M24 M24 25 12 D4400

Accessories

End Mill Holder Accessories

Pre balanced G6.3@15000 RPM
Fine balancing G2.5@25000 RPM on request
